Hologarde反无人机系统解决方案分析

2024-11-25 13:52:42

摘要

Hologarde是Groupe ADP的全资子公司，成立于2017年，以敏捷模式进行研发，并将完整的协作和非协作无人机管理解决方案产业化。该解决方案集成了重要操作员的危险无人机探测和监视系统 ( Hologarde ) 以及协作无人机的管理系统 ( Hologuide )。Hologarde融合了不同的技术、设备、软件和用户界面，将它们与操作和数据管理的概念相结合。

它比命令与控制中心/Hypervision、许可证、MCO、更新和版本升级更具优势。组成解决方案的不同技术模块的组装者，并负责将其后期集成到指挥/安全站中，而指挥/安全站又能够部署完整的系统。Hologarde具有A、B、C、D四种型号，分别适用于不同的应用场景。

笔者在查阅相关资料的基础上，对英文版资料进行翻译整理，探索分析了DSNA Services Hologarde系统的研发公司、应用场景、功能特点、性能特点等，供读者学习借鉴。如有不准确的地方，请参照报告原文。

一、公司介绍

DSNA Services是法国民航的专业知识和咨询办公室。

DSNA服务在监管、安全监督和空中航行领域提供支持，以满足 ICAO 和 EASA 标准并增强运营绩效。

法国航空民用服务公司是法国民用航空的专业知识和咨询办公室。它由民用航空总局 (DGAC)和国立民用航空学院 (ENAC)资助。

法国航空民用服务公司的价值取决于其顾问，他们根据客户的需求提供解决方案，同时提供经过验证的运营专业知识和敏捷灵活的方法。

法国航空民用服务局在监管、安全监督、空中航行和机场领域提供支持，以满足国际民航组织和欧洲航空安全局的标准，加强运营绩效并实现能力建设战略目标。

航空运输业正面临不同层面的转型，应以平衡和可持续发展为目标：增加安全标准建议、巩固传统客户、发展大型机场系统以及与无人机和亚轨道飞行等新用户共享空域，仅举几例，同时它应该以平衡的绩效方式（包括经济和环境层面）来巩固其发展。

为了应对这些挑战，法国航空民用服务公司通过提供的服务确保其客户的卓越性和适应性。DSNA Services致力于航空运输服务，促进航空业的高效和可持续发展。

二、背景介绍

Hologarde 提出了一种超视觉和低空空中监视解决方案，整合了第三维度的所有利害关系。

它比命令与控制中心/Hypervision、许可证、MCO、更新和版本升级更具优势。组成解决方案的不同技术模块的组装者，并负责将其后期集成到指挥/安全站中，而指挥/安全站又能够部署完整的交钥匙系统。

在2016年6月成功启动概念验证和测试后，DSNA Services和Groupe ADP 联手于2017年6月在复杂的机场环境中部署了第一个全球试点项目 HOLOGARDE。

HOLOGARDE 在创新技术公司之间建立联盟，现已转型为一家集成无人机防御解决方案的公司，其中包括独特的全息雷达，可对小型无人机进行精确、连续的3D识别和跟踪、射频 (RF) 探测器、远程高清红外摄像头和可定制的指挥控制中心，将视野和敏捷性与以客户为中心的运营专业知识结合起来。

三、产品介绍

（一）系统介绍

Hologarde——最佳综合空中交通解决方案，是一种独特的、全球可用的集成解决方案，可以探测无人机的存在、消除构成威胁的无人机并管理协作无人机。

近年来，小型无人机的使用激增，但对其使用的监管控制却滞后。这导致需要负责控制敏感和高风险区域的组织对无人机进入这些空域进行监控并在必要时进行干预。

HOLOGARDE 是一个独特的系统，借助人工智能，能够合并来自目前全球最先进传感器的数据。经过与技术先锋实业家两年的合作后，它取得了成果。

HOLOGARDE通过将 Groupe ADP 和法国民航的专业知识与初创合作伙伴的敏捷性相结合，使该公司处于航空领域全球创新的前沿，该领域的价值估计达数十亿欧元。

（二）应用场景

HOLOGARDE具备完整的无人机系统探测和干扰响应功能，分为ABCD四个型号：

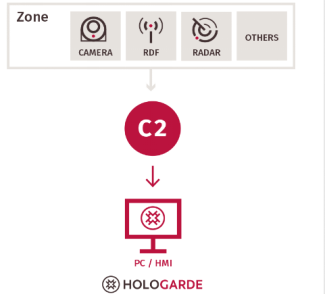

①型号A：

·用于事件保护，是“轻型”和移动版本，能轻松快速地安装在站点上；

·有着完整的探测系统（复杂系统），包括Hologarde C2软件、雷达、RDF、摄像头

·1000公顷至3000公顷的保护

·UTM 数据整合

选择性功能：

·整合其他现有设备

·中和阶段的整合（模型 C）

②型号B：

·保护重大基础设施；

·需要更广泛的发展（土木工程、网络等）；

·集中管理；

·完整的探测系统（复杂系统），包括 C2 Hologarde 软件、雷达、RDF、摄像机和中和系统 Arena（C 型）；

·UTM 数据整合；

·12,000 公顷保护面积。

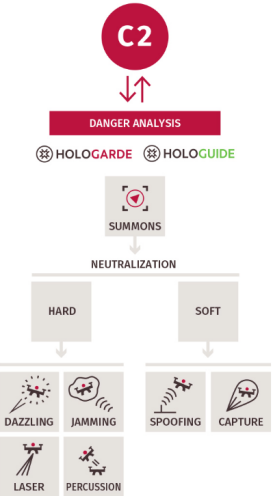

③型号C：

·无人机干扰；

·分级和成比例的响应概念，以剥削的连续性和弹性为核心，与 Hologarde 的模型 A 或 B 相补充；

中和系统包括：

·连接到 C2 Hologarde和Hologuide 模块以生成飞行计划和管理授权；

·用于协作无人机的软件（自主和协作飞行）；

·具有有效负载入侵探测和中和功能的无人机；

·无人机垫上的“圈养”功能；

·圈养无人机的可释放功能。

选择性功能：

·集成在拾取干预车中（包括精准着陆和跟踪）；

·特定的中和有用电荷。

用于管理飞行计划和授权的协作无人机管理解决方案

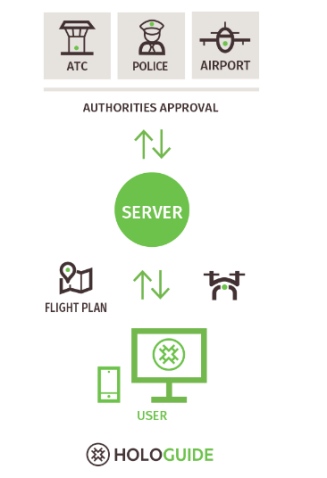

④型号D——HOLOGUIDE：

·无人交通管理；

·无人机协同管理；

·用于管理无人机飞行计划和当局授权的完整系统；

·所有无人机用户均可使用；

·互联网上的可访问版本，轻松快速地适应网站；

·已在法兰西岛地区实施；

·很快将在整个法国大都市推出；

·预计很快就会在其他国家推出。

（三）功能特征

Hologarde 使用的技术使其成为提供广泛服务的高科技解决方案：

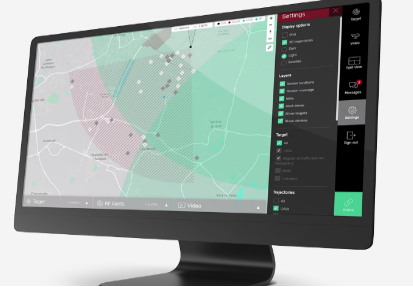

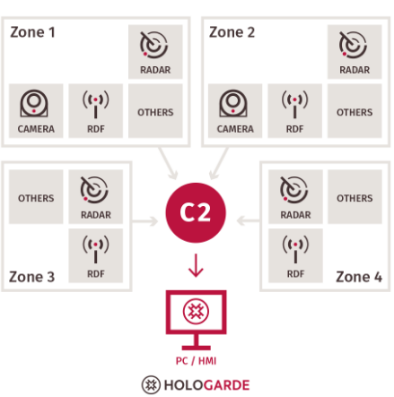

·中央命令和控制（C2）系统：该软件本身会合并来自不同来源的信息，并且可以攻击失败设备

·全球系统能够以更快的反应时间响应探测、定位、威胁评估和控制中和行动的需求。

·使用 RDF 进行地面控制站定位和无人机识别

·在地面、车辆上或无人机上执行的中和解决方案（由 C2 控制的效应器）

（四）性能优点

Hologarde 提供的集成软件和解决方案具有以下几个优势：

·Groupe ADP回归 CONOPS（运营流程）经验；

·命令与控制与传感器无关（独立于行业），已考虑到已获得的安装基础；

·大范围（长达 7 公里）；

·适应城市环境的系统；

·利用 RDF 系统改进分类；

·人工智能的使用；

·与授权无人机相关的飞行计划的可视化（Hologuide）；

·适合集成PC逻辑的系统；

·整合中和能力。

四、总结

HOLOGARDE 是一个独特的系统，借助人工智能，能够合并来自目前全球最先进传感器的数据。经过与技术先锋实业家两年的合作后，它取得了成果。

Hologarde包括一种3D创新雷达，已经证明其能够探测和跟踪5公里以内的小型（0.01平方米）无人机。为该雷达开发的软件分析目标的运动特征，将其与射程内的其他物体（如飞机、直升机、无人机甚至鸟类）区分开来。射频传感器能够探测无人机和远程飞行员之间的数据交换。与雷达相结合，射频技术可以确认目标是无人机而不是鸟。远程高清红外相机（全高清，带热夜视功能）使用雷达直接提供的地理坐标瞄准移动设备，并进行远距离变焦，以识别和提供无人机的视觉确认。这三种精确且经过验证的技术与指挥控制中心（CCC）相连。
